煤炭生産技術的迅速發展的今天，煤礦作業中也運用了(le／liǎo)大功率采煤機組、運輸設施等，井下供電系統承擔的負荷就越來越多，這就要(yào / yāo)求整個供電系統必須提高供電質量。同時，随着礦井智能化建設發展方向，對礦井供電設備的智能化水平要(yào / yāo)求要(yào / yāo)來要(yào / yāo)高。煤礦供電系統也暴露出很多問題。電網無功占比大、功率因數過低：在煤礦井下供配電系統中還存在大量的感性負荷,如三相異步電動機和(hé / huò)變壓器，這些感性負荷在配電系統中消耗大量的無功功率來維持電機所需的勵磁電流和(hé / huò)勵磁轉矩，降低了(le／liǎo)系統的功率因數，造成線路電壓損失加大和(hé / huò)電能損耗增加。電網功率因素長期運行在0.4-0.7之間，随着煤炭産量增加，巷道延伸，負荷增加，井下電能損耗相當嚴重。供電線路壓降大，大型設備啓動困難：随着工作面的不斷延伸和(hé / huò)用電負荷的不斷增加，井下系統壓降增大，在設備集中啓動時常會造成系統壓降較大，不能滿足設備正常啓動。電網諧波污染嚴重：煤礦供配電系統中應用了(le／liǎo)很多電力電子裝置，這些裝置構成了(le／liǎo)整流電路、逆變電路、直流斬波電路等。在這些裝置運行的過程中，産生了(le／liǎo)大量的諧波，對供電系統的電能質量造成了(le／liǎo)危害，常造成設備電子元器件的損壞、控制系統的失靈、繼電保護誤動作等問題的發生，威脅到整個礦井的安全生産。在供電系統中出現諧波時，導緻電網回路的電壓峰值出現非常大的改變，損壞電纜線路，最終出現漏電和(hé / huò)産生火花的現象，直接影響煤礦生産的安全性。危害電機電機會在諧波電流的影響下，電機的軸承會受到危害，電機溫升高，甚至電機會被燒壞。諧波電流流經變壓器時會導緻銅損和(hé / huò)雜散損耗增加，諧波電壓則會使鐵損增加。變壓器效率降低，噪聲增加，壽命縮短。

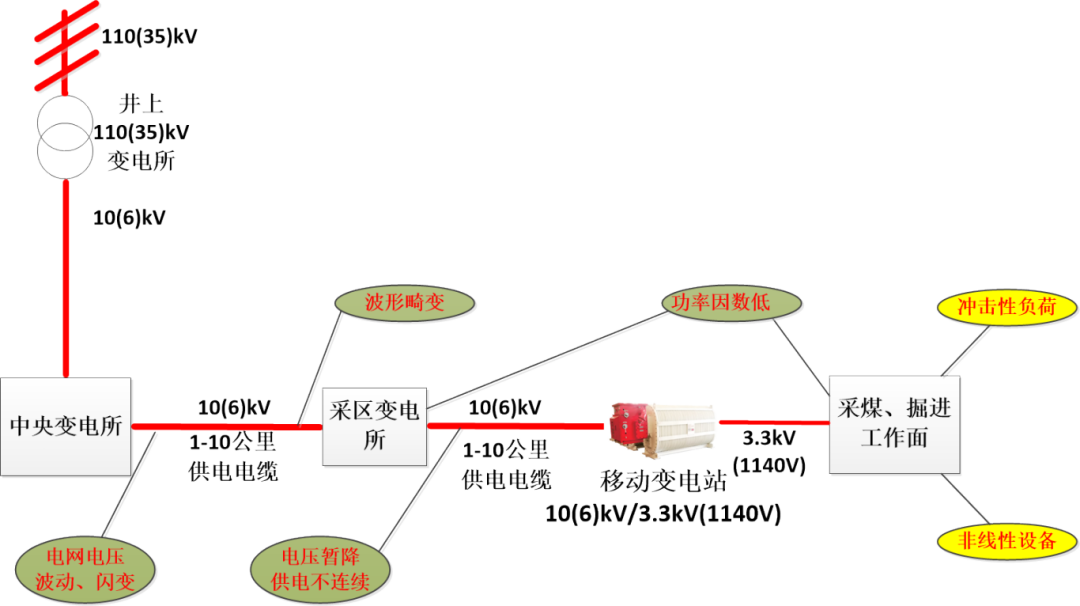

煤礦井下電網質量現狀

針對上述煤礦井下存在的各類供電問題，新風光推出适應井下多種工況隔爆兼本質安全型靜止無功發生器（簡稱防爆SVG）裝置，該裝置解決了(le／liǎo)煤礦井下供電電網質量問題，在應用于煤礦井下具有瓦斯、煤塵等爆炸危險環境中，獲得良好的應用效果。

新風光井下電能質量治理以及應用方案

 防爆SVG解決方案

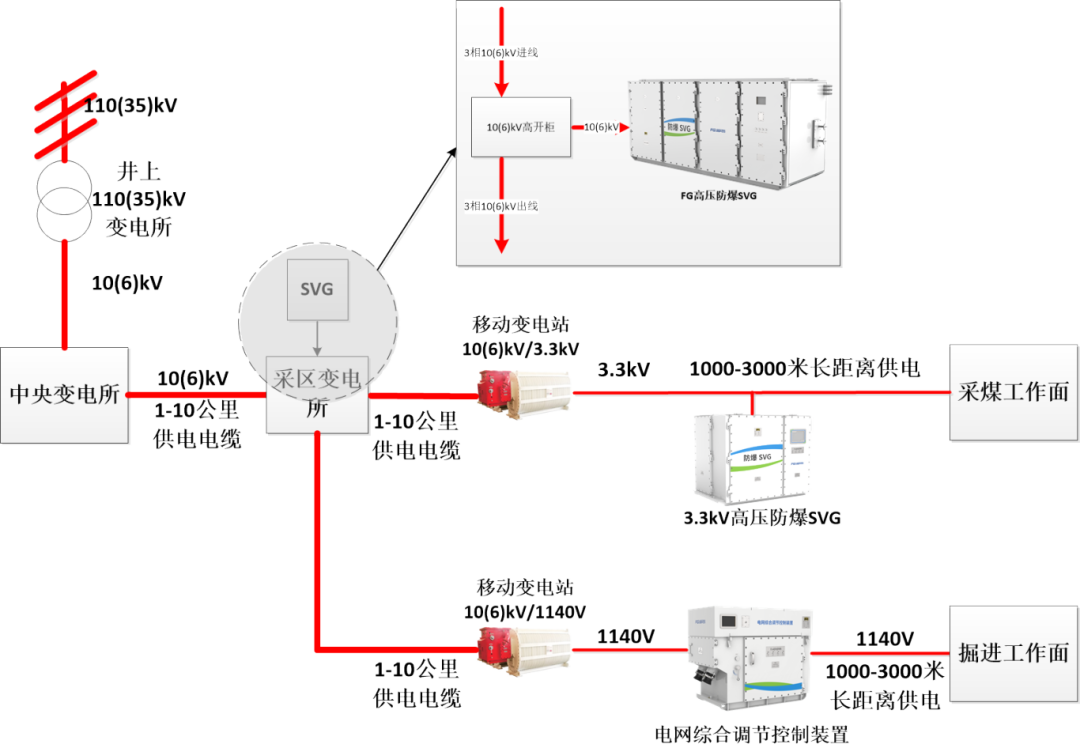

電能質量解決方案

整體集中補償與區域性片區補償方案：主要(yào / yāo)應用于10kV或者6kV中央變電所和(hé / huò)采區變電所，6kV/10kV系列防爆SVG裝置配置在井下6kV/10kV高壓供電線路中，可以對整個工作面或多個工作面的所有負荷進行集中補償，配合終端補償及終端設備變頻解決方案，可以從系統層面提高工作面功率因數、濾除電網諧波，提升供電線路傳輸及供電能力，節能降耗。

終端補償方案：應用于3.3kV或者1140V采煤工作面和(hé / huò)掘進工作面，并接于負荷設備側，在采煤、掘進工作面中，大型負荷設備諸如采煤機、掘進機、運輸機、泵站等與移動變電站之間的供電距離較長，設備啓動瞬間産生巨大無功沖擊，造成末端電壓跌落嚴重，設備啓動困難。本方案采取無功補償裝置對掘進機設備單獨補償方式解決，将礦用隔爆兼本質安全型低壓靜止無功發生器配置在工作面，并接于負荷設備側可以快速跟蹤掘進機啓動瞬間産沖擊電流，調節交流側輸出電壓的幅值和(hé / huò)相位，發出無功進行無功補償，用于提高末端網壓，穩定設備運行，節能降耗。

防爆SVG原理介紹

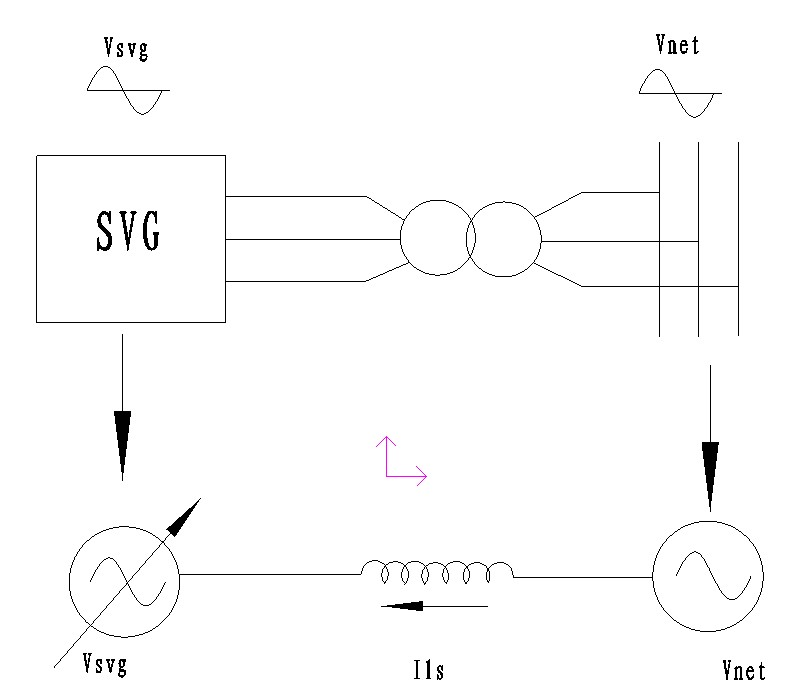

原理示意圖

SVG裝置的基本原理是：将自換相橋式電路組成的電壓源型變流器通過變壓器或者電抗器并聯到電網上。然後通過調節逆變橋中IGBT 器件的開關，控制直流電壓逆變到交流電壓的幅值和(hé / huò)相位，因此，對于理想的SVG（無有功功率損耗），僅改變其輸出電壓的幅值即可調節與系統的無功交換：當輸出電壓小于系統電壓時，SVG 工作于“感性”區，吸收無功功率（相當于電抗器）；反之，SVG 工作于“容性”區，發出無功功率（相當于電容器）。簡單點說，通過控制連接電抗器兩端的端電壓即可控制SVG發出的無功功率性質以及容量。

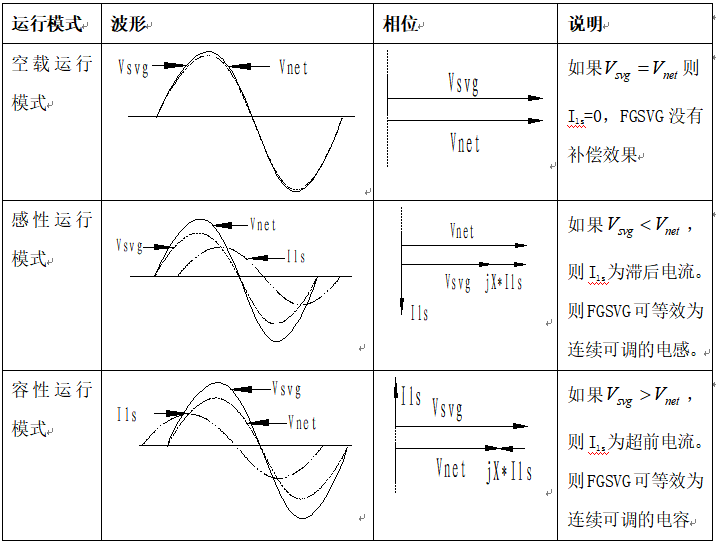

SVG運行模式原理示意圖

煤礦現場應用效果

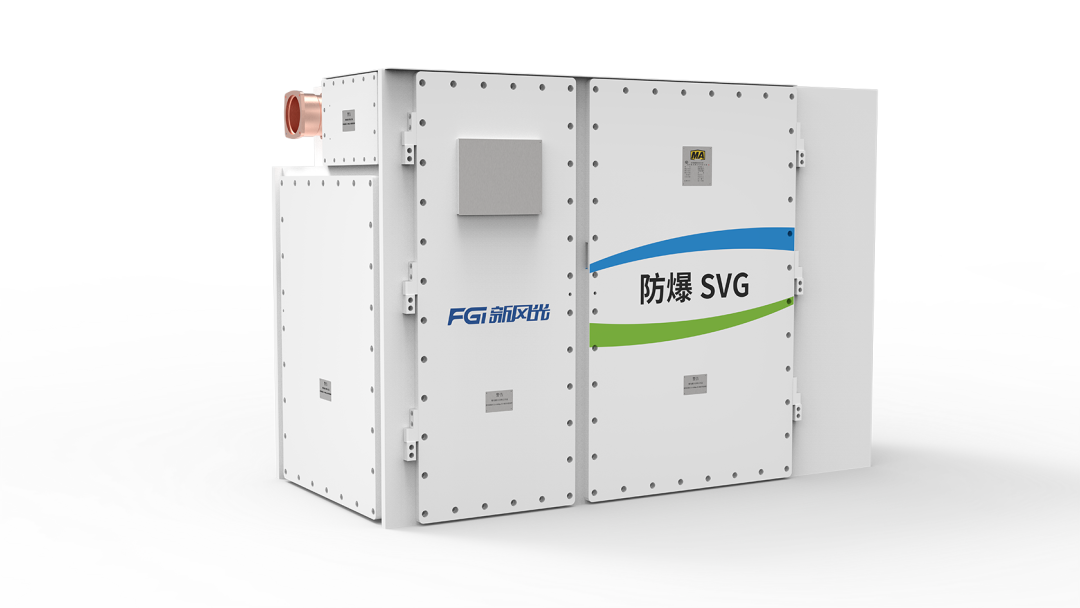

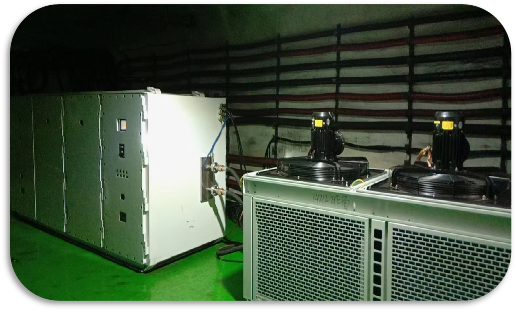

6kV 2.5Mvar 防爆SVG

該煤礦變電所功率因數在0.4-0.6之間波動，後級大負載啓動時出現變電所電網電壓拉低到80%額定電壓，從而影響其他設備運行，爲(wéi / wèi)了(le／liǎo)提高該變電所功率因素以及穩定電網電壓，根據反饋井下供電設計變電所後級采煤機、乳化泵等負載額定負荷和(hé / huò)爲(wéi / wèi)4890kW。

爲(wéi / wèi)了(le／liǎo)滿足用戶需求，配置一(yī / yì ／yí)台6kV2.5Mvar防爆SVG設備放置于該變電所，距離綜采工作面電站距離爲(wéi / wèi)200m，距離前級中央變電所距離2880m。

防爆SVG投運後補償效果

運行過程中設備輸出最大無功補償爲(wéi / wèi)2.26Mvar此時負載側總的無功爲(wéi / wèi)2.33Mvar，補償後網測系統無功僅剩餘0Mvar，經過無功補償後，系統電壓跌落（6-5.99）/6=0.17%，滿足後級設備的75%~110%波動範圍要(yào / yāo)求,可以有效的補償并網點的無功需求及後級負載的供電電壓需求。

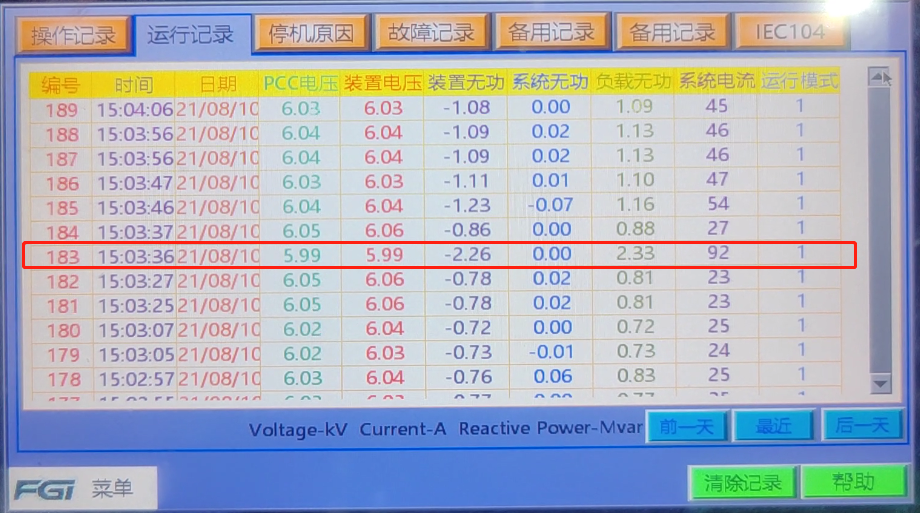

補償後線路無功和(hé / huò)電壓情況

防爆SVG投運後功率因數變化

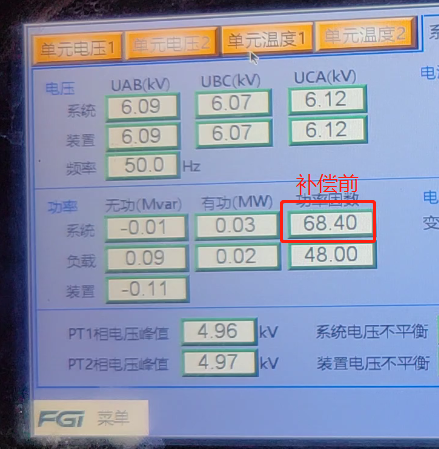

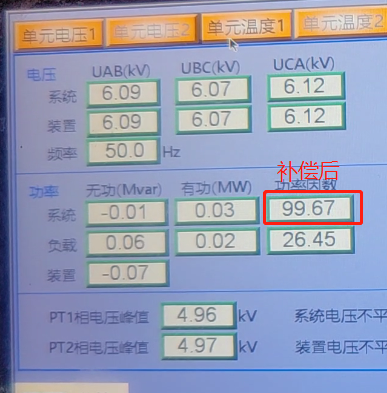

防爆SVG設備補償前後的系統功率因數如圖2-5的數據對比所示，補償前系統功率因數爲(wéi / wèi)0.4-0.68之間，啓用SVG設備補償後系統功率因數爲(wéi / wèi)0.99左右，補償效果良好。

SVG應用前後功率因數對比

變電所治理方案實施後，通過功率因數提升、負荷電流下降、負載有效使用率提高等因數可實現節能供電，在提高供電質量的同時可大幅節省電費支出。

新風光高壓防爆SVG産品優勢

高壓防爆SVG系列産品爲(wéi / wèi)滿足用戶對井下提高輸配電網絡的功率因數、治理諧波、補償負序電流的迫切需要(yào / yāo)，具有以下優勢：

▲ 模塊化設計，安裝、調試、設定方便。

▲ 動态響應速度快，響應時間≤5ms。

▲ 在補償容量足夠的前提下，輸出電流諧波(THD)≤3%。

▲ 多種運行模式極大的滿足用戶需求，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、恒考核點無功功率模式2,目标值可實時更改。

▲ 實時跟蹤負荷變化，動态連續平滑補償無功功率，提高系統的功率因數，實時治理諧波，補償負序電流，提高電網供電質量。

▲ 抑制電壓閃變，改善電壓質量，穩定系統電壓。

▲ 設備結構緊湊，占地(dì / de)面積小，便于井下搬運。

結束語

礦山行業正在逐漸向大型化、智能化煤礦方向發展，國家能源局、國家礦山安全監察局下發《煤礦智能化建設指南》,針對智能采煤、智能采煤、智能運輸等井下對高質量電網系統迫切需求，由于井下大部分電網存在功率因素低以及諧波含量大一(yī / yì ／yí)直是煤礦應用痛點，新風光高壓防爆SVG在南屯煤礦使用得到很好的應用驗證解決上述問題，從而保證智能化礦井安全可靠穩定運行，煤礦智能化建設離不開防爆SVG參與，通過防爆SVG節能減排從而助力碳達峰、碳中和(hé / huò)，相信高壓防爆SVG必然有更大的發展和(hé / huò)應用。
