1前言

目前城市軌道交通直流牽引供電系統采用二極管整流器，電能隻能從交流電網向直流牽引網單向流動。當車輛制動時，多餘的再生制動能量使直流電網電壓升高。傳統的解決方法是設置電阻制動裝置，但這将造成電能的極大浪費并帶來溫升等其它問題。由于軌道交通車輛起制動頻繁，制動能量相當可觀，若能加以合理利用必能産生良好的經濟效益。

現制動方式主要(yào / yāo)可以分爲(wéi / wèi)兩大類：一(yī / yì ／yí)是機械制動(動能轉化成熱能)，機械摩擦制動的缺點是接觸面容易磨損；摩擦時産生高溫可熔化燒灼踏面；摩擦後産生的粉塵有嚴重污染的。二是電制動，把動能轉化爲(wéi / wèi)電能後，再将電能送回電網或變成熱能消耗掉，現在電制動主要(yào / yāo)是采用電阻吸收方式，其主要(yào / yāo)缺點是隻能将電能轉換爲(wéi / wèi)熱能消耗掉，造成能源浪費，而且電阻散熱會導緻溫度升高，因此需要(yào / yāo)增加相應的通風裝置，即同時增加相應的電能消耗。

電制動的另一(yī / yì ／yí)種吸收方式是電容儲能型，将制動能量吸收到大容量電容器組中，當供電區間有列車需要(yào / yāo)取流時将所儲存的電能釋放出去，其主要(yào / yāo)缺點是要(yào / yāo)設置體積龐大的電容器組，且電容因頻繁處于充放電狀态而導緻使用壽命短。

電制動第三種方式是飛輪儲能，其工作原理是在列車發生再生制動時，電動機驅動轉子旋轉進行能量儲存，直至達到允許的最大轉速；當列車需求能量時，電動機切換到發電機工況，釋放飛輪中儲存的能量直至達到最低工作轉速并轉變爲(wéi / wèi)變電所供電。其缺點是壽命容易受到機械部件磨損的影響而大幅度降低，并且其投資與維護費用均較高。
電制動的第四種是逆變吸收方式，是将車輛制動時産生能量經過逆變變成工頻交流電與車站内電網并網，該吸收方式有利于能源的綜合再利用，實現了(le／liǎo)節能，是目前日益重視并大力推廣的方式。
2 新風光再生制動能量吸收逆變裝置

軌道交通其牽引供電系統在機車牽引變電所，一(yī / yì ／yí)般1-2公裏就需要(yào / yāo)設置一(yī / yì ／yí)個機車牽引變電所，每個機車牽引所都需要(yào / yāo)配備再生制動能量吸收設備。

再生制動能量吸收逆變裝置（以下簡稱逆變裝置）是新風光爲(wéi / wèi)滿足軌道交通機車綠色環保運行的市場需求，研制成功的新一(yī / yì ／yí)代機車制動再生能量處理設備。該逆變裝置屬于逆變回饋型。逆變裝置根據各個傳感器檢測信号，綜合判斷直流電網上是否有列車處于再生電制動狀态，一(yī / yì ／yí)旦确認列車處于再生制動狀态并需要(yào / yāo)吸收能量時，系統啓動吸收過程。逆變裝置把機車刹車制動時産生的能量轉換成AC400V電壓，自動跟蹤AC400V母線電壓，并向負載供電，将再生能量消耗在用電設備上，或經隔離變壓器反送至35kV /10kV電網。在直流牽引供電系統中，再生制動能量吸收裝置做爲(wéi / wèi)一(yī / yì ／yí)個子系統工程，其作用關乎系統的安全。

該産品相比以往設備，具有動态響應快，并網電流諧波小（THD小于3%），回饋能量效率高（大于98%），可靠性高。産品經鐵道部質量監督檢驗中心檢驗，各項技術指标均達到設計要(yào / yāo)求。

2.1系統組成

系統組成框圖如圖1所示，現在大部分城市軌道交通牽引所都是35kV或10kV電網，經過牽引整流變壓器，再進行12脈波整流輸出直流1500V或750V給機車供電。
再生制動能量吸收裝置是并聯在1500V/750V直流系統中，經過逆變裝置變成交流，經隔離變壓器輸入到電網(35kV/10kV/400V)。

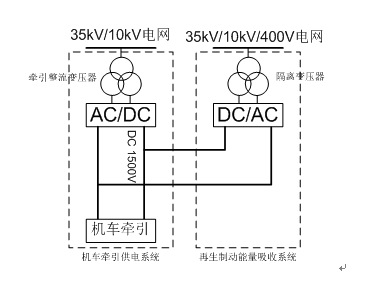

圖1 系統組成框圖

2.2 逆變裝置主回路拓撲

逆變裝置主要(yào / yāo)由輸入輸出開關、逆變單元、隔離變壓器、開關櫃等幾部分組成，逆變裝置框圖如圖2所示。

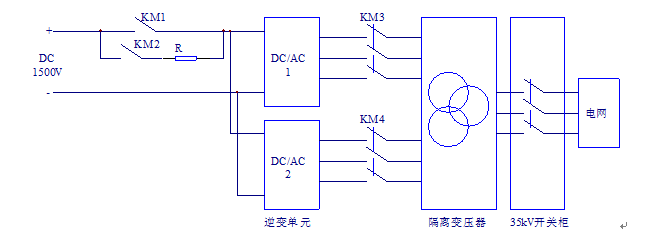

圖2 逆變裝置框圖

(1)輸入輸出開關
主要(yào / yāo)包括輸入直流接觸器、輸出交流接觸器等器件。分别用于逆變裝置輸入、輸出的接通與分斷。
(2)逆變單元
逆變單元的主要(yào / yāo)作用是把系統瞬間刹車積聚的能量逆變成與電網電壓同步的交流電回送至電網。目前地(dì / de)鐵牽引供電系統電壓一(yī / yì ／yí)般有兩個電壓等級即直流750V和(hé / huò)1500V，逆變主電路采用二極管箝位三電平電路拓撲。主電路拓撲如圖3所示。

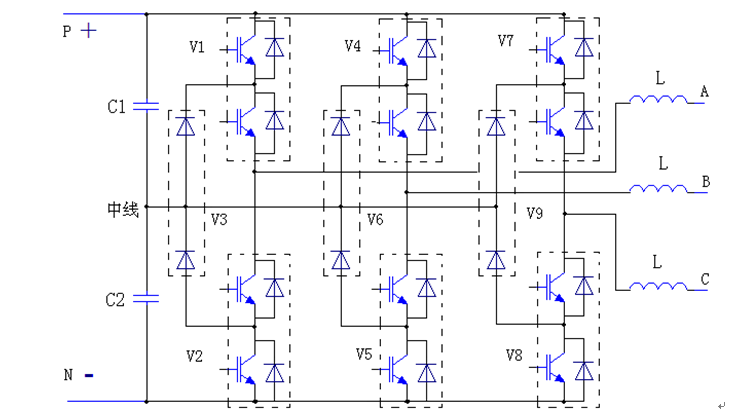

圖3逆變單元主電路拓撲

(3)隔離變壓器
  逆變單元輸出交流電壓1000V/500V，經隔離變壓器接到35kV/10kV/400V電網。
 (4)開關櫃
  逆變裝置輸出經隔離變壓器後接入35kV/10kV/400V電網。
2.3技術特點
（1）領先的控制技術
控制系統由DSP+FPGA/CPLD+PLC組成。控制系統具備自動化數據采集功能，用于收集裝置内部狀态信号。采用MODBUS數據傳輸方式與上位機系統接口，并提供所有狀态信息。
（2）主回路采用三電平拓撲電路結構
降低了(le／liǎo)器件耐壓等級，利于減小網側電流諧波。
（3）易于實現容量擴展
控制系統網側呈電流源特性，易于多單元并聯實現裝置容量擴展。
（4）功率因數高
網側功率因數可調，逆變裝置可以做到單位功率因數運行。
（5）諧波特性好
網側電流波形正弦化，電流總諧波（THD）小于3%。
（6）響應快，效率高
具有動态響應快，能在毫秒内輸出額定電流，整機效率98%以上。
（7）保護功能齊全
逆變裝置具有過壓、欠壓、偏壓、過流、短路、超溫等多種保護功能，當某一(yī / yì ／yí)逆變單元故障時，整機仍可以降額工作，不影響機車正常運行。
3現場應用

青島某線路牽引供電系統主要(yào / yāo)分爲(wéi / wèi)直流牽引網和(hé / huò)交流配電網兩部分。其接入地(dì / de)鐵供電系統圖如圖4所示，主變電所将三相35kV高壓交流送至各牽引所，經整流變壓器、整流器變成适合軌道車輛應用的1500V直流母線，饋電線再将直流電送到接觸網上，接觸網是沿車輛走行軌架設的特殊供電線路，軌道車輛通過其受流器與接觸網的直接接觸而獲得電能。

牽引變電所共有兩台整流器RT1、RT2，兩台并聯運行。單台是12脈波整流，兩台并聯組成24脈波整流。其額定功率爲(wéi / wèi)2400kW，額定輸入電壓1180V，額定輸出電壓1500V，額定輸出電流1600A，允許電壓波動範圍爲(wéi / wèi)1000V～1800V。走行軌構成牽引供電回路的一(yī / yì ／yí)部分。回流線将軌道回流引向牽引變電所。交流配電網主要(yào / yāo)是提供站内的照明、通風、排水、電梯等基礎設施。

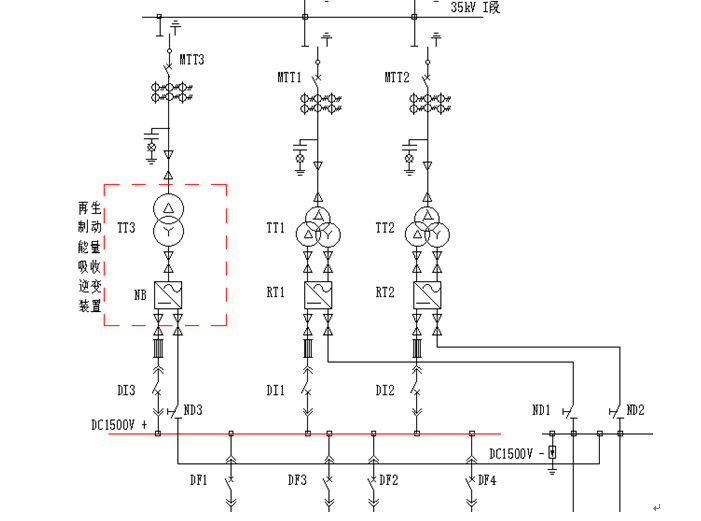

圖4 地(dì / de)鐵供電系統線路圖

在該線某站上安裝有新風光的FDBL-JC-2000/1500V的再生制動能量吸收逆變裝置，該裝置容量爲(wéi / wèi)2000kW，其中加裝的再生制動能量吸收逆變裝置使用虛框标出。
該逆變裝置于2016年10月初正式投入運行，至今運行良好。現場測試逆變裝置直流母線與逆變三相輸出電流波形，如圖5所示。

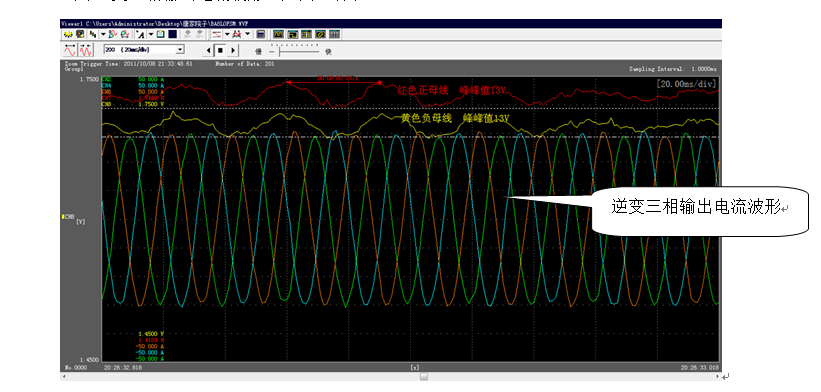

圖5 逆變直流母線與逆變三相輸出電流波形

根據業主電度表計量的數據，日回饋電能3000度左右，參考工業用電價格1元/度，該站點一(yī / yì ／yí)天節省運行成本3000元左右，該逆變裝置節電效果是非常明顯的。同時，對隧道内部的通風、散熱需求降低，綜合來說，軌道交通每1-2公裏就有一(yī / yì ／yí)個站點，如果每個站點都安裝該逆變裝置設備，那麽地(dì / de)鐵運行成本将會大大降低。
4結束語

新風光再生制動能量吸收逆變裝置控制車輛電制動時的運行電壓，保障了(le／liǎo)車輛的安全運行。逆變裝置投運後節電效果顯著，符合國家節能減排的大政方針。同時降低了(le／liǎo)車輛運行隧道内的通風散熱需求，提高了(le／liǎo)相關設備的運行環境質量。“十三五”期間，随着軌道交通節能環保、綠色化的主題深入人心，該逆變裝置前景可期。
