城市的交通擁擠問題在國内大、中型城市日益嚴重，已經成爲(wéi / wèi)影響城市經濟發展的重要(yào / yāo)制約因素之一(yī / yì ／yí)。由于城市軌道交通的衆多優點，具有運量大、速度快、時間準、能耗低、污染少和(hé / huò)安全舒适等特點，因此城市軌道交通方式無疑是解決城市交通擁擠問題的一(yī / yì ／yí)種有效手段。
目前城市軌道交通直流牽引供電系統采用二極管整流器，電能隻能從交流電網向直流牽引網單向流動。當車輛制動時，多餘的再生制動能量使直流電網電壓升高。傳統的解決方法是設置電阻制動裝置，但這将造成電能的極大浪費并帶來溫升等其它問題。由于軌道交通車輛起制動頻繁，制動能量相當可觀，若能加以合理利用必能産生良好的經濟效益。

從較早的在牽引變電所設置再生能量電阻消耗裝置的應用到近幾年電容儲能、再生電能逆變回饋設備發展，再生制動能量吸收技術在不斷研制和(hé / huò)持續改進，在國内外軌道交通線路上得到應用。再生能量電阻消耗裝置，其主要(yào / yāo)缺點是隻能将電能轉換爲(wéi / wèi)熱能消耗掉，造成能源浪費，而且電阻散熱會導緻溫度升高，因此需要(yào / yāo)增加相應的通風裝置，即同時增加相應的電能消耗。電容儲能型，将制動能量吸收到大容量電容器組中，當供電區間有列車需要(yào / yāo)時将所儲存的電能釋放出去，其主要(yào / yāo)缺點是要(yào / yāo)設置體積龐大的電容器組，且電容因頻繁處于充放電狀态而導緻使用壽命短。再生電能逆變回饋設備，是将車輛制動時産生能量經過逆變變成工頻交流電與車站内電網并網，該吸收方式有利于能源的綜合再利用，實現了(le／liǎo)節能，是目前日益重視并大力推廣的方式。

新風光研制的再生制動能量吸收逆變裝置爲(wéi / wèi)逆變回饋型，其回饋能量将直接用于車站内400V負載或經變壓器反送至10kV//35kV電網。再生制動能量吸收逆變裝置根據各個傳感器檢測信号，綜合判斷直流電網上是否有列車處于再生電制動狀态，一(yī / yì ／yí)旦确認列車處于再生制動狀态并需要(yào / yāo)吸收能量時，系統啓動吸收過程。逆變裝置把機車刹車制動時産生的能量轉換成AC400V電壓，自動跟蹤AC400V母線電壓，并向負載供電，将再生能量消耗在用電設備上，确保機車充分有效利用電制動。在直流牽引供電系統中，再生電能吸收裝置爲(wéi / wèi)一(yī / yì ／yí)個子系統工程，其作用關乎系統的安全。
2南京某線路牽引供電系統概況

南京軌道交通其牽引供電系統在機車牽引變電所，2-4公裏就設置一(yī / yì ／yí)個機車牽引變電所，每個機車牽引所都需要(yào / yāo)配備再生制動能量吸收設備。
南京牽引供電系統主要(yào / yāo)分爲(wéi / wèi)直流牽引網和(hé / huò)交流配電網兩部分。主變電所将三相35kV高壓交流送至各牽引所，經整流變壓器、整流器變成适合軌道車輛應用的1500V直流母線，饋電線再将直流電送到接觸網上，接觸網是沿車輛走行軌架設的特殊供電線路，軌道車輛通過其受流器與接觸網的直接接觸而獲得電能。

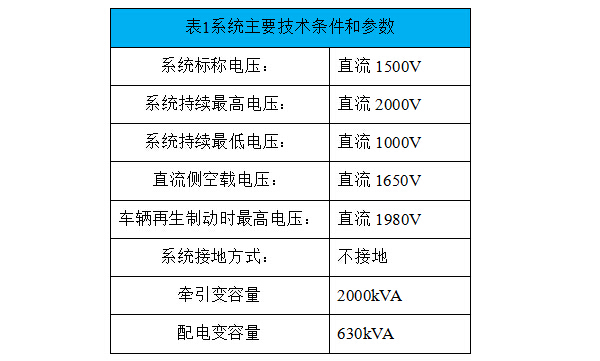

本工程供電系統主要(yào / yāo)參數如表1所示。

3新風光FDBL-JC-650/1500V型再生制動能量吸收逆變裝置介紹

再生制動能量吸收逆變裝置是新風光電子科技股份有限公司自主研發，擁有完全的自主知識産權，新風光通過對逆變器多電平電路拓撲結構技術、電壓型逆變器的電流源控制技術、單元并聯技術、并網技術等關鍵技術進行攻關，實現了(le／liǎo)突破。在國内較早成功運行在軌道交通行業。通過該項目關鍵技術開發與應用，滿足了(le／liǎo)城市軌道交通行業低碳綠色環保節能的需求，推動國産軌道交通裝備的提質增效。

該逆變裝置具有動态響應快，并網電流諧波小，回饋能量效率高，可靠性高。産品經鐵道部質量監督檢驗中心檢驗，各項技術指标均達到設計要(yào / yāo)求。該設備被列入科技部2014年度國家火炬計劃項目。
3.1新風光FDBL-JC-650/1500V型再生制動能量吸收逆變裝置主要(yào / yāo)技術參數

新風光FDBL-JC-650/1500V型再生制動能量吸收逆變裝置主要(yào / yāo)技術參數如下：
(1)功率：峰值功率650kW，持續時間20s，周期120s
(2)工作制：間歇工作制
(3)啓動電壓值：1530V~1980V連續平滑可調
(4)輸出電壓：AC1000V  三相三線制
(5)頻率：跟蹤交流側電網頻率
(6)額定工況下輸出功率因數：＞0.98
(7)額定工況下整套設備效率：＞97%
(8)額定工況下電流諧波含量：≤3％
(9)額定工況下電壓諧波含量：≤3％
（10）裝置響應時間：≤200ms
3.2主要(yào / yāo)工作原理

逆變器部分采用多單元并聯方式，根據再生制動時直流母線電壓的變化狀況調節逆變器的輸出功率大小，将直流母線電壓恒定在某一(yī / yì ／yí)設定值範圍内，整機對外呈現電流源特性。

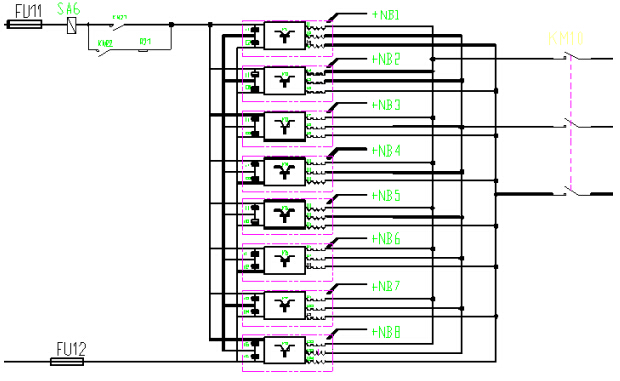

逆變器主要(yào / yāo)由直流接觸器、逆變單元、濾波電抗器、交流接觸器等部分組成，如圖1所示，可實現逆變裝置自動投入、撤出、濾波及檢測等功能。


圖1 逆變裝置主回路拓撲

當車輛再生電制動且制動能量不能被其它車輛或用電設備消耗時，再生制動能量吸收逆變裝置将該部分的能量，根據直流母線電壓的變化自動調節逆變單元的輸出電流大小，逆變爲(wéi / wèi)與電網電壓同頻、同相的交流電送回電網。

逆變主電路主要(yào / yāo)實現逆變吸收、自動并網及逆變電流調節等功能。逆變主電路由多路獨立的逆變單元及控制裝置等組成，逆變單元采用IGBT作爲(wéi / wèi)開關器件，控制裝置通過PWM調節控制每條支路IGBT通斷。并根據實際再生制動能量的大小調節并網電流，充分滿足車輛的再生制動功能。裝置具有過壓、過流、溫度、短路等多種保護功能。

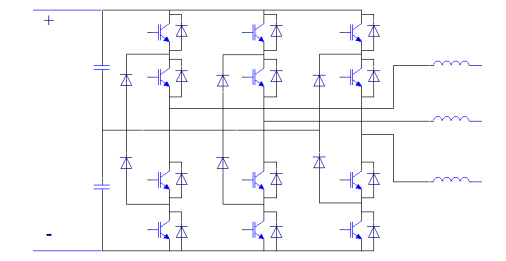

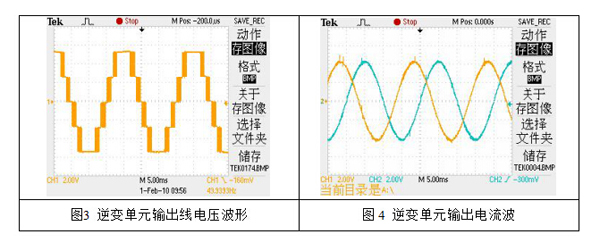

逆變裝置的單元采用三電平拓撲電路，如圖2所示。逆變輸出電壓波形、輸出電流波形分别如圖3、4所示。


圖2 功率單元拓撲結構

3.3顯示設定顯示裝置

采用彩色觸摸屏，通過觸摸屏操作，實現對系統運行狀态的實時顯示、用戶級參數修改等功能。同時對故障進行顯示和(hé / huò)記錄，欠壓、過壓、過流、過熱等保護值，以及逆變裝置啓動閥值等參數可通過觸摸屏進行設定。
3.4通信功能
控制系統采用标準的數據通信口，采用RS485接口，數據通信協議采用具有良好的通用性和(hé / huò)開放性Modbus協議。實現開關位置、故障信号遙信，電流、電壓和(hé / huò)電度等的遙測功能，根據實際需要(yào / yāo)可以增加對設備交直流接觸器的遙控功能。控制系統上送變電所綜合自動化系統的故障信息帶有時标，并具有與綜合自動化系統進行時鍾同步功能。
3.5自動化數據采集、存儲功能
控制系統具有數據采集、存儲功能，以及顯示、控制界面，本地(dì / de)采集信息包括以下内容：數據采集日期和(hé / huò)時間、直流電網電壓、逆變器輸出側交流電壓、電流、回饋功率等。以上參數通過數據采集系統處理後，保存在本地(dì / de)裝置中，也可實現USB等傳輸方式轉存。
控制系統對設備運行狀态信息進行處理、顯示。設備運行狀态信息包含開關狀态和(hé / huò)系統故障信息。其中開關狀态包括交、直流開關櫃、逆變櫃内的開關狀态，系統故障信息包括交、直流電網電壓異常、功率模塊異常、變壓器異常等。
3.6保護功能
裝置内部設置如下保護：交流電網欠壓、過壓保護，直流電網欠壓、過壓保護，功率模塊過流保護，功率模塊過熱保護，隔離開關(狀态)保護，散熱風機故障保護，變壓器過熱保護等保護。
4改造後使用效果
爲(wéi / wèi)了(le／liǎo)降低地(dì / de)鐵運營成本，南京地(dì / de)鐵公司領導經過多方考察，與新風光電子科技股份有限公司簽訂了(le／liǎo)在地(dì / de)鐵某線路上使用FDBL-JC-650/1500V型再生制動能量吸收逆變裝置的協議。經過雙方技術人員的緊密配合，制定了(le／liǎo)周密的改造方案。2015年1月8日，改造工程完成，逆變設備一(yī / yì ／yí)次性投入運行，至今運行良好，取得了(le／liǎo)顯著的節能效果，達到了(le／liǎo)改造的預期目的。

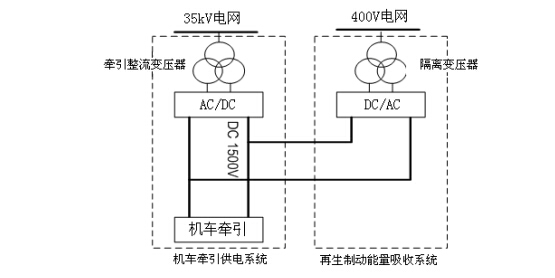

該逆變裝置将再生制動吸收的能量回饋到400V電網，供給地(dì / de)鐵内其他用電設備使用。該逆變裝置接入地(dì / de)鐵電網系統框圖如圖5所示。


圖5 系統組成框圖

爲(wéi / wèi)了(le／liǎo)測試節能效果，南京地(dì / de)鐵公司加裝了(le／liǎo)電表計量，測試逆變裝置回饋的電量及效果。經過近一(yī / yì ／yí)年的測試，該裝置投運後日均節電1000度左右，年節電約36.5萬度，按照南京當地(dì / de)電價0.8451元/度，年節省電費約30.8萬元，另外采用該設備節省了(le／liǎo)原來電阻制動時隧道散熱所需的電量，這又節省了(le／liǎo)一(yī / yì ／yí)筆可觀的開支。
5 結束語

新風光研制的再生制動能量吸收逆變裝置成功應用在北京、重慶、天津、南京等城市的地(dì / de)鐵中，是目前國内地(dì / de)鐵現場應用較早、業績較多、性能較爲(wéi / wèi)可靠的産品。随着人們節能環保的意識提高，再生制動能量逆變吸收方式會被越來越多的地(dì / de)鐵公司接受和(hé / huò)認可，該産品也會在地(dì / de)鐵行業普遍應用。
