1．引言：

地(dì / de)鐵、城鐵等多數有軌車輛所需電源爲(wéi / wèi)直流電源。在車輛刹車、制動時産生的能量向直流母線回饋。此時，将擡高直流母線的電壓。如果直流電壓超過限制值，用以引起與直流母線相連接的設備損壞，甚至是産生嚴重的安全事故。傳統上，當電壓超過安全範圍時，采用電阻絲将其能量以熱量的形式消耗掉。這就造成了(le／liǎo)能源浪費和(hé / huò)環境污染兩個問題。

随着電力電子技術的發展，這個問題已經有了(le／liǎo)現實的解決方法。我公司研制了(le／liǎo)軌道交通能量回饋裝置，将車輛刹車流到直流母線的電能逆變位與電網同步的電能，并回饋至交流電網。單機功率達到1.5MW。
2．設備硬件電路

此種類型的設備功率達到1.5MVA，采用單元級聯結構。系統機構如圖1 所示。

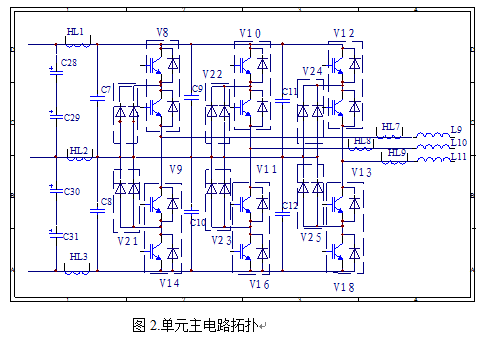

系統包括主電路、檢測部分、控制部分。主電路的關鍵是開關元件IGBT，本部分的作用爲(wéi / wèi)完成電力的轉換，将直流電網富餘的電能轉換爲(wéi / wèi)交流電并網。檢測部分主要(yào / yāo)由傳感器組成，其主要(yào / yāo)作用爲(wéi / wèi)檢測交流電網的電壓、電流、相位，檢測直流側的電壓、電流，并将檢測到的物理信号轉換爲(wéi / wèi)弱電信号，将其送入控制單元。控制單元的作用爲(wéi / wèi)根據傳感器輸入的信号和(hé / huò)外部輸入的信号做出判斷，輸出PWM信号控制IGBT動作，使其完成電能的轉換；控制單元還具有輸入輸出的接口，接受外部指令信号，并将本系統的狀态傳給相關的系統。元件每個單元内部采用三點平逆變結構。圖紙幅度所限，在此隻給出每個單元的主電路拓撲如圖2所示。采用電解電容作爲(wéi / wèi)逆變前的儲能元件，降低直流母線的電壓波動。主開關器件選用IGBT，輸出側使用電抗器濾波。核心控制芯片采用TI公司的TMS320LF2000系列的芯片，此系列的芯片是專門爲(wéi / wèi)電力電子轉換而設計的芯片，有豐富的片内外設功能。包含有如下外設：事件管理器：定時器和(hé / huò)用于數字電機控制的PWM發生器；CAN接口 ；具有16通道10位A/D；SPI串行外設接口；SCI串行通信接口。

3.主要(yào / yāo)性能及技術特點

在多年研制大功率變頻器及能量并網回饋裝置的技術基礎上，成功研制出軌道交通能量回饋裝置。經過一(yī / yì ／yí)年的成功運行證明，該産品有如下技術特點：（1）控制上采用電壓電流雙閉環矢量控制，呈現電流源特性，電流環是本裝置的控制核心。（2）采用多單元并聯，理論上功率可以無限擴展，各個單元之間采用多重化載波移相技術，極大的減小了(le／liǎo)網側電流總諧波。在某個單元發生故障時，不影響其他單元的運行，整機可以将額使用。（3）網側逆變器采用三電平電路拓撲，适應網側電壓範圍廣，同時也有益于減小網側電流總諧波。（4）并網變流器采用先進的PWM控制技術，不但可以向交流電網回饋有功功率，而且可以回饋無功功率，超前和(hé / huò)滞後的無功功率均能靈活調節。（5）具有動态響應快，根據直流母線電壓及上級控制信号，可以瞬時滿足大範圍功率變化要(yào / yāo)求，适應性強。（6）具有溫度，過流，短路，旁路，網側電壓異常等各種保護功能。（7）具有多種模拟量和(hé / huò)數字量接口，具有CAN總線或RS485串行總線等接口，與網絡中的其他設備連接方便，控制靈活。（8）此種設備在短時工作制條件下工作，采用自然冷卻的方式。由于不使用冷卻風機，從而提高了(le／liǎo)整機效率及可靠性。
4．整機運行效果

在做試驗時發現随着整機電流的增加，整機效率成增加之勢，整機諧波電流成減小之勢。圖3 爲(wéi / wèi)整機回饋電網電流2000A時的三相電流波形圖。通過檢測設備得知饋網電流完全滿足國家标準。

正是由于此類設備采取了(le／liǎo)本文所述的措施，具有本文所述的特點。此類設備自投入運行以來運行良好，爲(wéi / wèi)用戶節約了(le／liǎo)能源，減少了(le／liǎo)用戶對環境的污染，并且給用戶帶來了(le／liǎo)可觀的經濟效益。
