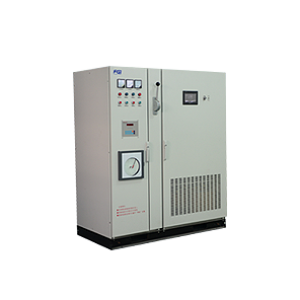

FG3000中壓變頻器
FG3000系列中壓變頻器是新風光電子科技股份有限公司采用自主開發的一(yī / yì ／yí)系列高性能，簡易型變頻器。在提高穩定性的前提下，增加了(le／liǎo)實用的PID調節、缺相保護、輕載振蕩抑制、靈活的輸入輸出端子、參數在線修改、停電和(hé / huò)停機參數存儲、RS485控制等一(yī / yì ／yí)系列實用先進的運行、控制功能。爲(wéi / wèi)設備制造和(hé / huò)終端客戶提供了(le／liǎo)集成度高的一(yī / yì ／yí)體化解決方案，對降低系統采購和(hé / huò)運營成本，提高系統可靠性具有極大的幫助。
項目 | 标準規範 | |
輸入 | 額定電源電壓 | 3相1140V、2300V，50-60Hz±5%，電壓失衡率<3% |
輸出 | 額定電壓 | 最大輸出電壓同輸入電源電壓相同 |
額定電流 | 100%額定電流連續 | |
過載能力 | 150%額定電流1分鍾，180%額定電流2秒 | |
輸出頻率 | 0Hz～600HZ，可設定 | |
主要(yào / yāo) 控制 功能 | 控制方式 | VVVF（優化PWM及标準PWM，可設定）、矢量控制 |
頻率分辨率 | 數字設定：0.01Hz | |
啓動頻率 | 0Hz～10Hz | |
轉矩提升 | 轉矩提升0.0%～20.0% | |
V/F曲線 | 五種方式：恒轉矩V/F曲線、1種用戶定義多段V/F曲線方式和(hé / huò)3種降轉矩特性曲線方式(2.0次幂、1.7次幂和(hé / huò)1.3次幂) | |
加減速曲線 | 兩種方式：直線加減速、S曲線加減速； 兩種加減速時間，時間最長3000S | |
直流制動 | 停機直流制動起始頻率：0～15.00Hz 制動時間：0～60.0秒 制動電流：0～150% | |
多段速運行 | 通過内置PLC或控制端子實現多段速運行 | |
自動電壓調整(AVR) | 當電網電壓變化10%時，維持輸出電壓恒定不變 | |
自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | |
通訊功能 | 具有RS485标準通訊接口，支持MODBUS通訊協議。 | |
運行命令通道 | LED鍵盤、控制端子、串行口（RS485） | |
頻率設定通道 | LED鍵盤模拟電位器、LED鍵盤▲、▼鍵、功能碼數字給定、串行口、端子UP/DOWN、模拟電壓、模拟電流、組合給定 | |
輸入功能 | 數字輸入通道 | 2路開停機控制端子、6路可編程數字量輸入 |
模拟輸入通道 | 2路模拟量信号輸入：2路0～10V/0/4～20mA可切換 | |
輸出功能 | 數字輸出通道 | 2路開路集電極輸出、2路繼電器輸出 |
模拟輸出通道 | 2路模拟信号輸出：2路0～10V/0/4～20mA可切換 | |
操作面闆 | LED數碼顯示 | 可顯示或設定變頻器相關參數 |
保護功能 | 提供多保護功能：短路、過流、過載、欠載、過壓、欠壓、缺相、過熱、外部故障、PID反饋斷線、485斷線等保護功能 | |
選配件 | 觸摸屏、鐵闆房 | |
環境 | 使用場所 | 室内，不受陽光直射，無塵埃、腐蝕性氣體、油霧、水蒸汽等 |
海波高度 | 低于1000米（高于1000米時需降額使用） | |
環境溫度 | －10℃～＋40℃ | |
濕度 | 小于90%RH，無結露 | |
振動 | 小于5.9米/秒2（0.6G） | |
存儲溫度 | －20℃～＋60℃ | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷 | |
安裝方式 | 落地(dì / de)式或落地(dì / de)式 | |
